Custom made Inari T8 taso. Jaettu kahteen tilaan, molemmissa tuuletin sisääntulevalle ilmalle ja toinen poistolle. |
|
|
Takana ilman sisäänoton pölysuodattimet. Kauimpana poistopuolen tuuletin josta tilapäisesti puuttuu ilmaohjuri. Sen tehtävä ohjata lämmin ilma poispäin sisäänottopuolelta. |
|
Vasen sisältä. Ylhäällä lämpösensori. |
|
|

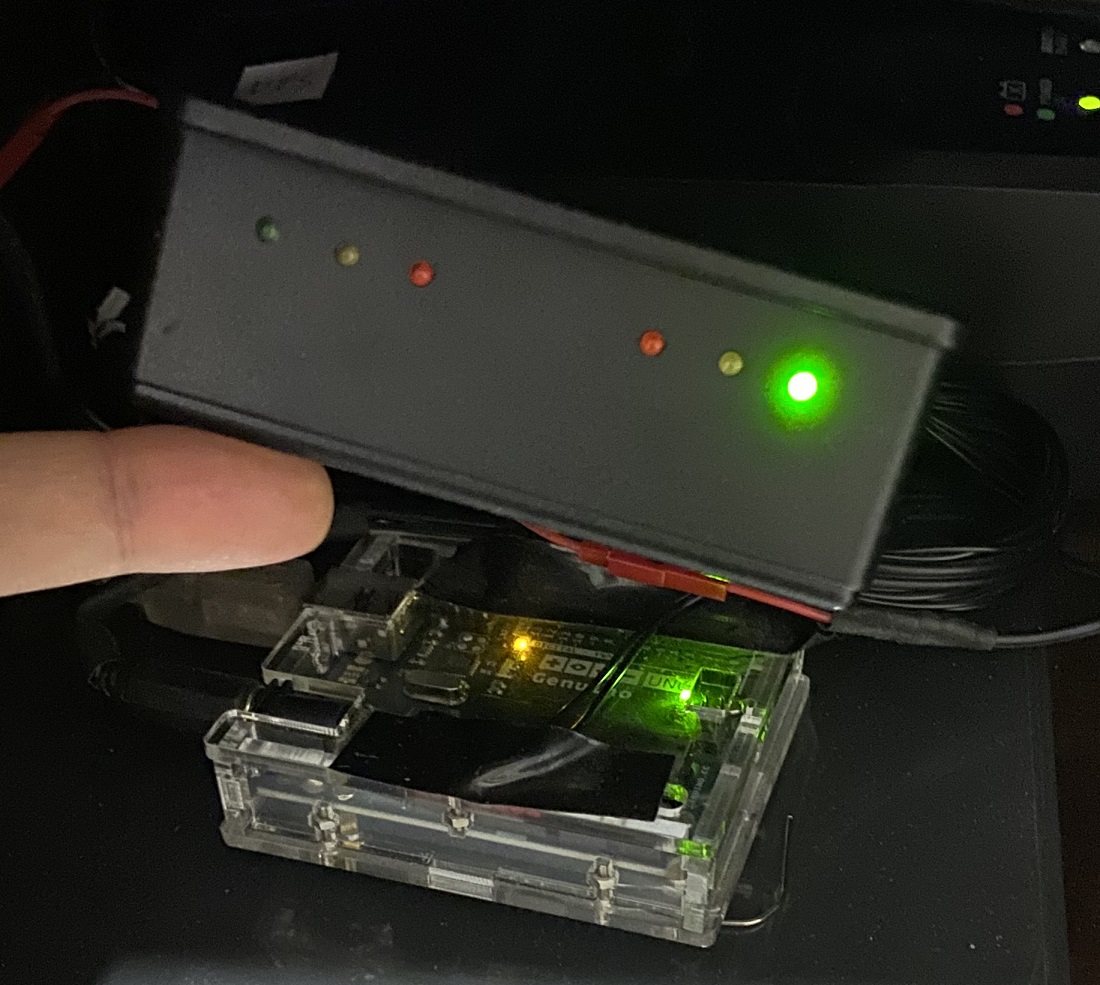

Arduino Uno tietokone ohjaa tuuletusjärjestelmää.
Boxi sisältää kytkennät tuulettimille, merkkivaloille sekä lämpötilasensoreille. |
|
The box sisältä. Vihreä, lämpötila nousussa (30ºC). Keltainen, tuulettimet käynnistyy (35ºC) ja punainen ilmaisee liian kuumaa ja/tai ongelmaa (40ºC). |
|
|
Serial monitor. Vasen puoli alkoi lämpenemään kun vahvistin meni päälle. Oikealla lämpö nousi jo yli 30, vihreä led syttyi. |
|
Luonnos kytkentäkaaviosta. |
|
|
Järjestelmän Arduino C++ koodi. |
|
|
|
